JB21-100噸沖床上下模以及安裝要求
先來認識下JB21-100噸沖床沖壓模具的上下模座,上模座安裝在沖床或壓力機的滑塊上,下模座安裝在沖床或壓力機的工作臺面上。上下模座固定完畢后,可以進行模具零件在模座上的安裝,正確精確的安裝,避免出現誤差導致模具無法正常工作。

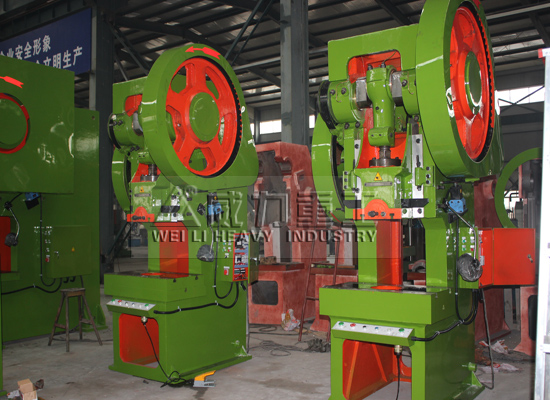

100噸固定臺沖床車間現貨
有時不恰當?shù)陌惭b順序不僅影響后面的安裝工作,還有可能出現不能安裝的情況,因此要布置正確的安裝順序。在進行凹凸模安裝時,其間需留有均勻的沖裁間隙,沖壓質量及延長沖壓模具使用壽命。JB21-100噸沖床上下模具的裝配順序應該根據模具結構確定,對于有導柱和無導柱的模具安裝分別確定不同的安裝方法。對于復雜的沖壓模具安裝需要根據上下模零件安裝所受的大小確定合理的裝配順序。
JB21-100噸沖床裝沖模一般步驟：
1、根據模具的閉合高度調整壓力機的裝模高度,使壓力機的裝模高度略大于模具的閉合高度.
2、將滑塊升至上止點,將模具放于工作位置狀態,再將滑塊逐步下降,使模具模柄安裝到滑塊的模柄孔內,使滑塊下平面與上模座接觸,再用壓塊或壓緊螺釘將模柄（上模）固定.
3、下模安放于壓力機工作臺墊板上,并與上模對正,用壓板或壓緊螺釘將下模固緊在工作臺墊板上.
4、用手搬動飛輪（或者選擇點動,然后切斷壓力機總電源）,使滑塊移動至最下位置,放松調節螺桿的調緊螺母,轉動調節螺桿,按照模具閉合高度及上下刃口接觸要求,調節滑塊至適當位置,然后鎖緊螺桿.
5、調節壓力機打料桿裝置的擋頭螺釘,使推料動作在行程終了時進行.
6、接通壓力機電源,空行程運轉數次,然后進行試沖.
