新型沖床設備為什么要設置滑塊調整裝置？



　　為了適應多種不同高度的模具，通常需要在沖床的滑塊上安裝調節機構，來調節滑塊與工作臺盤之間的距離，以便放入不同高度的模具。這種機構叫滑塊調整裝置。那么沖床為啥要設置滑塊調整裝置？

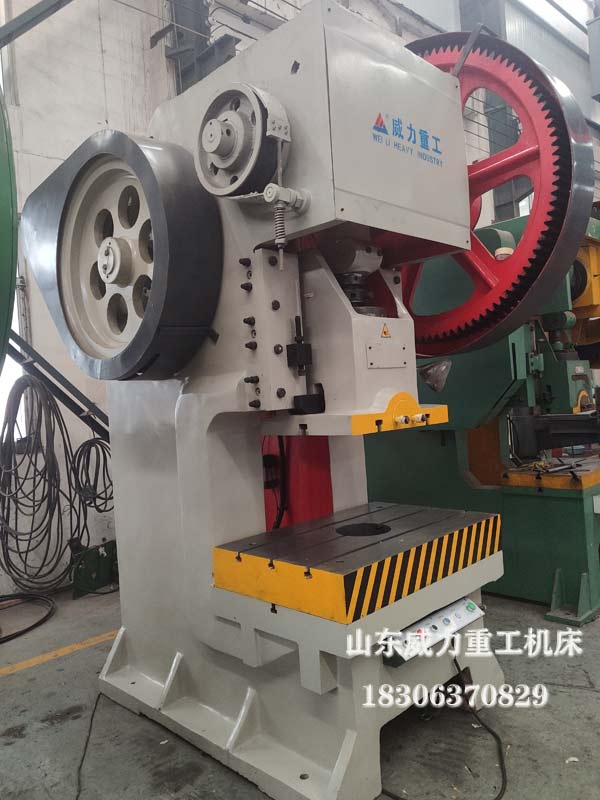

200噸鑄造機身沖床圖片

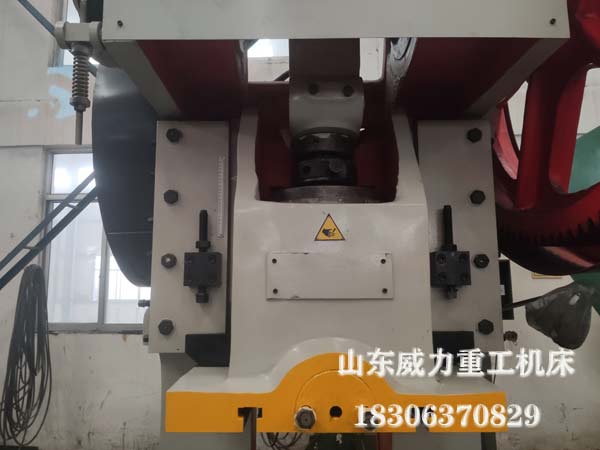

沖床滑塊細節圖

　　沖床的模具設置在滑塊與下工作臺上，通過滑塊滑動而帶動模具沖壓工件成型，但是由于曲軸連桿的行程通常是固定的，滑塊的提升固定高度，而不同工具模具的結構高度均會不同，即滑塊與下工作臺之間的距離不同，傳統的做法是針對不同的模具設置不同的沖床或滑塊，或者是把模具設置成與滑塊高度對應的結構，使得沖床的通用性不高，需配備多種沖床，且滑塊的更換或厚度改變非常的麻煩，并增大高速沖床模具的成本。



　　為了從根本解決這一問題，沖床廠家在設計生產上都裝配有滑塊調整裝置，在沖床與沖壓裝置連桿連接的滑塊導引柱上設置了一套蝸輪蝸桿調整裝置，通過這套裝置實現沖壓時的閉合高度的調整，確保上模與下模接觸的恰倒好處，驅動裝置能夠帶動偏心輪在連桿的偏心輪孔內轉動，從而通過偏心輪的偏心孔帶動連接銷升起或下降，以實現調節滑塊高度的功能，使得沖床能夠根據不同的工件模具方便、快捷的調整滑塊的高度，使其能夠適用于不同的工件模具，通用性高，降低沖壓生產的成本，且通過該滑塊調整裝置能夠臨時的調節模具的間隙，以方便模具的維護。
