160噸深喉沖床沖裁間隙設置有什么講究？



　　在保證生產的情況下的間隙都是合理間隙，但是間隙越小，得到的產品越好；在保證生產的前提下，間隙越大，沖裁時所需的壓力越小，模具承受的壓力也越小，因此模具的壽命會更長，但是效果顯然沒有第一條那種來得好，下面我們看下160噸深喉沖床沖裁間隙設置影響。

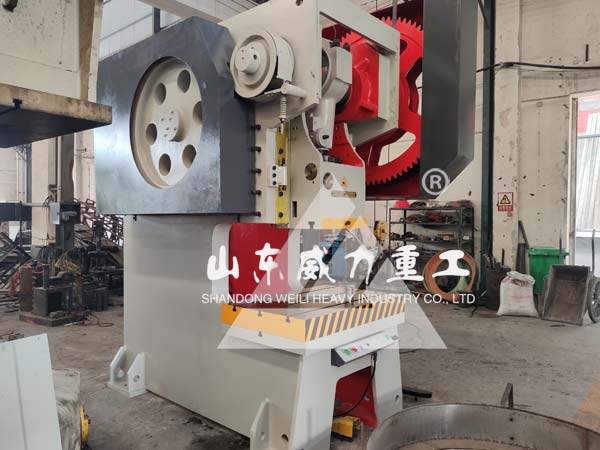

160噸深喉沖床圖片

　　1、對沖裁力的影響



　　加大深喉沖床沖裁間隙可以降低沖裁力，而小間隙則使沖裁力加大。間隙合理時，上下裂紋重合，剪切力較小?？s小間隙時，材料所受力矩和拉應力減小，壓應力加大，材料不易產生撕裂．上下裂紋不重合又產生二次剪切，使沖裁力、沖裁功有所加大；加大間隙時材料所受力矩與拉應力加大，材料易于剪裂分離，故沖裁力有所減小。

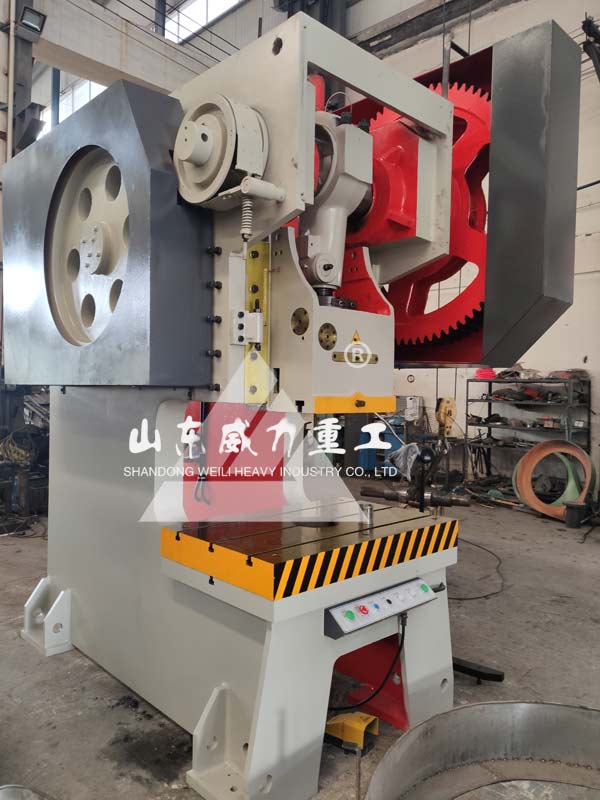

JB21S-160T深喉沖床

　　2、對沖裁質量的影響



　　間隙合適，可使上下裂紋與切應力方向重合，此時160噸深喉沖床產生的沖裁斷面比較平直、光潔、毛刺較小，制件的斷面質量較好。間隙過小或過大將導致上、下裂紋不重合。間隙過小時，上、下裂紋中間部分被二次剪切，在斷面上產生撕裂面，坪形成二個光亮帶，在端面出現擠長毛刺。間隙過大，板料所受彎曲與拉伸均變大，斷面容易撕裂，使光亮帶所占比例減小，產生較大塌角，粗糙的斷裂帶斜度加大，毛刺大而厚，難于除去．使沖裁斷面質量下降。



　　當160噸深喉沖床沖裁間隙值較大時，材料受拉伸作用加大，沖裁完畢后，因材料的彈性恢復，沖件尺寸向?qū)嶓w方向收縮，使落料件尺寸小于凹模尺寸，而沖孔件的孔徑則大于凸模尺寸；當間隙較小時，材料的彈性恢復使落料件尺寸加大，而沖孔件的孔徑則變小。
