200噸框架式液壓沖床工作臺有效面積800x800



　　200噸框架式液壓沖床型號YW34-200T,本機是山東威力重工機床有限公司為河北客戶定做的專用機器，工作臺面有效尺寸為800x800mm，它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。

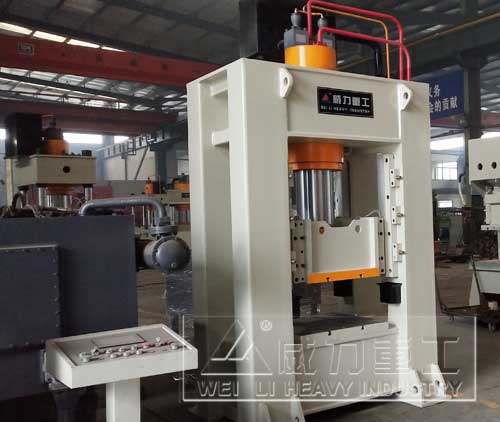

YW34-500T油壓沖床

　　200噸框架式液壓沖床主要用途與特點：



　　框架式液壓沖床主滑塊采用可調斜鍥式四角八面平面導軌導向，抗偏載能力強，具有導向精度高、精度保持性好等特點。液壓系統采用插裝閥集成方式，電控系統采用PLC可編程控制器。適用于汽車零件、不銹鋼潔具、防盜門板等沖壓成形工藝，還可用于塑料、粉末等非金屬材料的壓制成形。本系列機器可以按照用戶的需求配置液壓頂條等快速換模裝置、配置機床進出料輔機等。



　　200噸框架式液壓沖床車間實物圖展示：

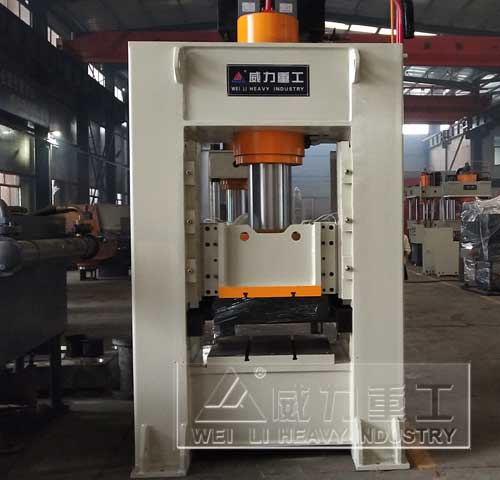

200噸框架式液壓沖床

200噸框架式液壓沖床側視圖

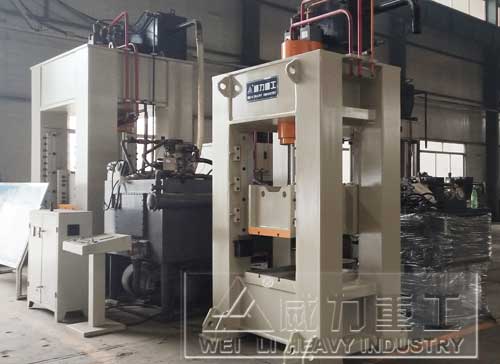

200噸框架式液壓沖床車間圖片

　　機床的工作環境：



　　●溫度：0℃—40℃。



　　●濕度：相對濕度55%—85%以下。



　　●電壓：380V（-15%、+15%）、3P、50Hz。



　　●安裝場地：干凈、灰塵少



　　●海拔：1000M以下



　　框架式液壓沖床試車過程如下：



　　1)機器安裝就位后，可將N46號液壓油注入油箱中，油量應加至油標上限為好。（所需液壓油用量約1000kg）。



　　2)試車時，須在工作臺與上梁之間放置一接觸面積大于0.25m2墊塊(約500×500)；高度應大于230mm，并且該墊塊上下平面的平行度≤0.12mm的剛性墊塊。(注意：未加墊塊或未裝模具時嚴禁試機)。



　　3)檢查油路部分的管子是否全部接好并擰緊，電器部分連接妥當；這時可試啟動電動機，并檢查電機的轉向(逆時針)是否正確(方法：按下油泵啟動按鈕，等電機轉動后，立刻停止電機轉動，這時即可觀察到電機的轉向是否正確)。



　　4)上述工作完畢機器一切正常后，方可正式啟動電機。電機啟動正常運轉后，應檢查行程開關、光電保護裝置(電眼)是否正常和起保護作用，正常后，即可空載試機；按“下行點動”按鈕，這時油缸頂出，活動橫梁下行，松手即停；按點動上行按鈕，活動橫梁上行。這樣反復多次點動運行后，機器動作應正常，運行平穩。注：點動時的速度可以通過調節節流閥來設置。



　　5)點動一切正常后，可進行空載半自動試機，這時應將壓力繼電器調節桿調松到5MPa以下，按動“工作”按鈕，使油缸自動下行，壓制到壓力后由壓框架導軌式液壓機使用說明書力繼電器發訊，主機自動回程即完成一個工作循環。在試機時可反復試機，直至認為設備正常，無異?，F(xiàn)象，即可進行負載試機。



　　6)負荷試車：在空載試機動作正常后，進行負荷試機，進行負荷試機時，應從低負荷逐漸加載至滿負荷（即將壓力繼電器調整桿調松，然后從低壓逐漸加至滿栽，即壓力表讀數為25Pa為止），當壓力表的讀數為25Pa時主機產生的壓力為20000kN。
