JF21-200T氣動沖壓機
200噸氣動沖床整機簡介
用途
●適合于落料、沖孔、成形、彎曲、淺拉伸等多種冷沖壓工藝的實現。
●廣泛應用于電器、車輛、拖拉機、礦山機械、五金工具、機械制造等工業領域。
結構
●鋼板焊接機身，剛度好，精度更穩定。
●曲軸縱放，結構緊湊，外形美觀。
●裝模高度實現電動調節，數字顯示調節高度。
●滑塊采用矩形六面體加長導軌、配青銅襯板，導向精度高。
●采用組合式氣動摩擦離合器－制動器，接合平穩，動作靈敏。
●壓塌式保險器，保證整機過載時的安全。
●滑塊高有提升式平衡缸，實現滑塊連桿的平衡。
特點
●滑塊可寸動，可緊急停止運動，操作更安全。
●所路采用雙聯閥控制，動作靈敏，符合壓力機安全標準。
200噸氣動沖床作用原理：
利用壓縮機產生的高壓氣體，通過管道將壓縮氣體輸送至電磁閥，通過腳踏開關來控制電磁閥的動作來控制氣缸的工作和返回，從而達到?jīng)_孔的目的。壓縮空氣可以存儲在儲氣罐中，隨時取用，因而電動機沒有空轉的能源浪費。利用氣缸作工作部件、利用電磁閥作為控制元件，使本機結構更加簡單，故障率低、安全性高、維修簡單、維修成本更低、生產效率高。利用220V電源來實現對電磁閥的控制，操作簡單方便。
JF21-200T氣動沖床車間實物圖

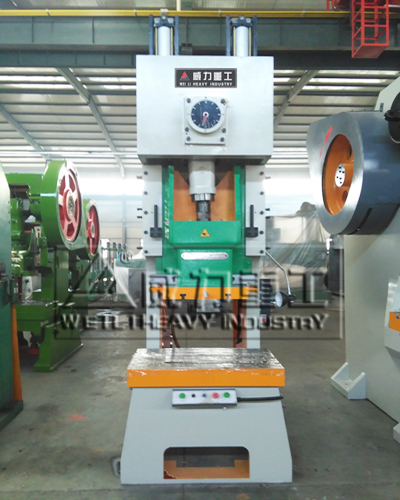

200噸氣動式壓力機
JF21-200T氣動沖床技術參數
型號
技術參數 |
單位 |
JH21-160 |
JH21-200 |
JH21-250 |
JH21-315 |
JH21-400 |
|
公稱力 |
kN |
1600 |
2000 |
2500 |
3150 |
4000 |
|
公稱力行程 |
mm |
6 |
6 |
8 |
8 |
10 |
|
滑塊行程 |
mm |
180 |
200 |
200 |
200 |
200 |
|
滑塊行程次數 |
次/min |
45 |
40 |
40 |
30 |
25 |
|
最大裝模高度 |
mm |
400 |
450 |
450 |
430 |
430 |
|
裝模高度調節量 |
mm |
110 |
110 |
110 |
120 |
120 |
|
滑塊中心道機身距離 |
mm |
390 |
430 |
450 |
420 |
420 |
|
工作臺尺寸 |
mm |
760*1200 |
840*1400 |
880*1500 |
800*1400 |
800*1400 |
|
工作臺板孔尺寸 |
mm |
Φ180 |
Φ200 |
Φ250 |
Φ280 |
Φ280 |
|
工作臺板厚度 |
mm |
150 |
180 |
180 |
170 |
180 |
|
滑塊底面尺寸 |
mm |
580*700 |
650*880 |
700*930 |
650*850 |
650*850 |
|
模柄孔尺寸 |
mm |
Φ70*100 |
Φ70*100 |
Φ70*100 |
Φ70*90 |
Φ70*90 |
|
立柱間距 |
mm |
660 |
820 |
950 |
920 |
960 |
|
電動機 |
型號 |
|
Y180L-6 |
Y200L1-6 |
Y200L2-6 |
Y225M-6 |
Y250M-6 |
|
功率 |
KW |
15 |
18.5 |
22 |
30 |
37 |
|
外形尺寸 |
長 |
mm |
2040 |
2370 |
2690 |
2770 |
2850 |
|
寬 |
1360 |
1600 |
1630 |
1650 |
1650 |
|
高 |
3300 |
3900 |
3900 |
3550 |
4450 |
|
整機重量 |
kg |
13200 |
19500 |
22000 |
25000 |
31000 |
JF21-200T氣動沖床性能特點
1、以壓縮空氣為動力源，效率高且容易操作，可減少勞動力，可適宜于人工操作、自動化流水線一體化作業
2、結構簡單、操作方便、價格便宜、性能優越、沒有油壓系統和電動待機時所產生的噪音，可節省電力消耗降低生產成本，具有很高的性價比。
3、處理容易調整，只需調整氣壓壓力就可調達所需壓力，成本率高。配有抗轉動的導向棒、導向板、精度高，能適應精密沖載
4、可根據不同的產品和模具，調整高度‘速度、行程、壓力大小和沖壓時間；
5、可選用雙手控制按鈕和腳踏開關，可增加保護裝置、加熱模具、高溫控制及壓力傳感器，操縱裝置和預控裝置符合安全標準，確保操縱人員的人身安全。
山東威力重工沖床裝配車間
200噸氣動沖床主要配置：
1)機體：采用Q235-B,鋼板焊接，顏色為灰白色；
2)曲軸由45#鋼鍛打制作;
3)連桿瓦是銅的;
4)滑塊由盤式電機(浙江三門)電動調節調節裝模高度實現數顯;
5)滑塊采用矩形六面體加長導軌、配青銅襯板，導向精度高;
6)滑塊上下運動由兩個氣缸輔助控制;
7)操縱器由氣缸拉動;
8)氣缸使用無錫華通;
9)主要電器元件使用正泰、天正電器;
10)使用自動加油，油泵為瑞慶電器廠、DINGSHEN生產的產品;
11)干式離合器，凸輪控制器為無錫振華機械生產;
12)儀表為雷爾達儀表公司生產;
13)油霧器三聯閥為上海山耐斯氣動元件;
14)電機使用南京環球電機;
15)PLC為臺達電子;

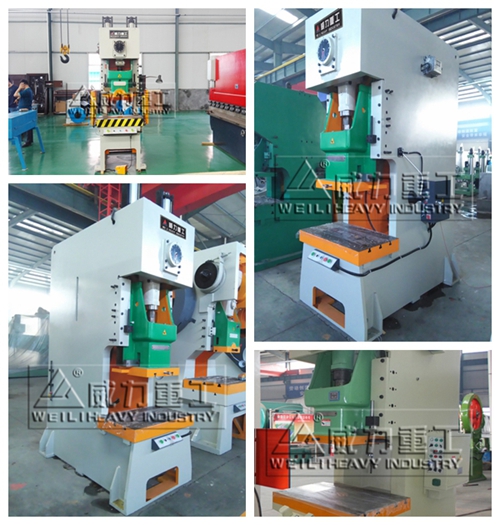

200噸氣動沖床壓力機細節
200噸氣動沖床價格
用戶在選購200噸氣動沖床時最為關心話題就是200噸氣動沖床價格，滕州200噸氣動沖床價格主要與其型號、規格、參數、材料等有著很大關系，因此用戶在購買設備時需要各方面綜合考慮，才能選擇更具價格優勢、性價比更高的氣動沖床設備。（獲取山東威力重工200噸氣動沖床價格請撥打0632-5681708或者18306370829（手機號同微信號））
JF21-200T氣動壓力機廠家推薦
山東威力重工機床有限公司擁有數十件氣動沖床壓力機生產經驗，是專業的沖床壓力機廠家，公司憑借實惠的氣動沖床價格，穩定的產品質量，豐富的產品系列，完善的售后服務體系，力爭成為全國氣動沖床廠家隊伍中的佼佼者！
公司位于山東滕州，附近交通便利，是古代思想家墨子的故里，北依東岳泰山，西鄰微山湖畔，東鄰棗莊萬畝石榴園，南靠華北重要的交通樞紐徐州市，滕州自古有：“九省通衢”之稱，是魯南地區著名的商品集散地，京杭大運河，104國道，京滬高鐵，京福高速公路貫穿南北，徐州，嘉祥，臨沂，濟南機場四面分布，具有高速公路，鐵路，水運，航空四大交通優勢，因此產品運輸非常便利，為客戶省去了運輸方面的后顧之憂。
200噸氣動壓力機廠家地址：山東省滕州市經濟開發區春藤東路999號。
200噸氣動沖床價格咨詢電話：0632-5681708。
