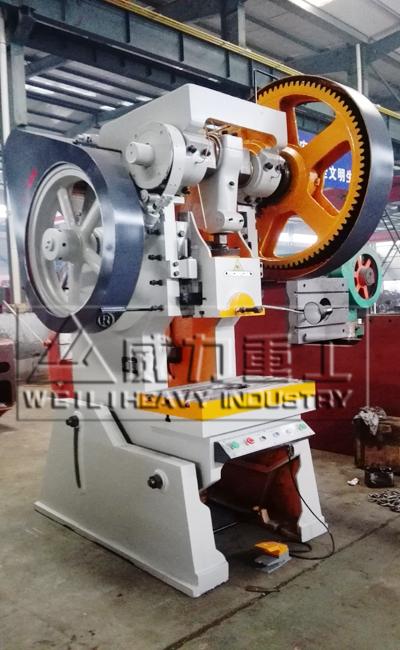

JC23-63T開式可傾沖床

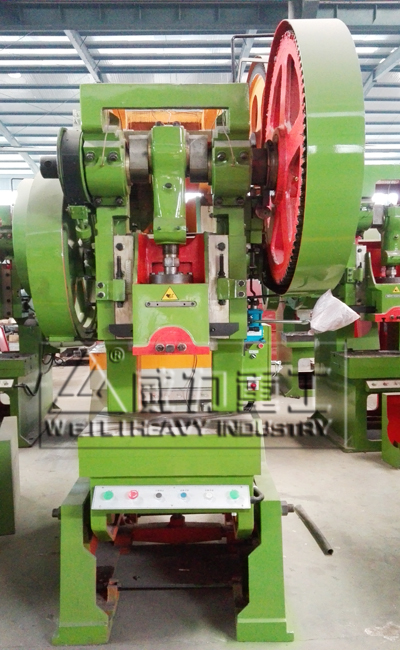

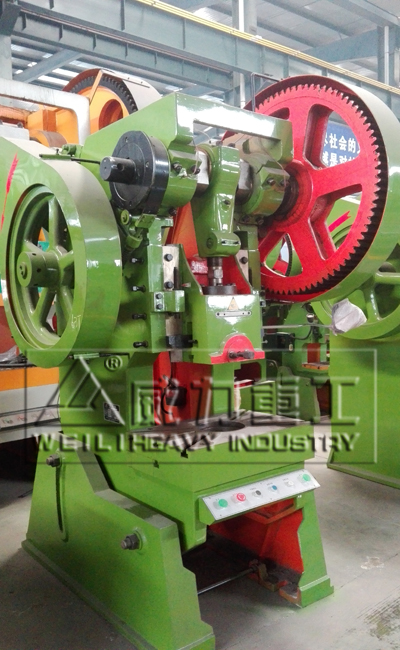

63噸開式可傾壓力機

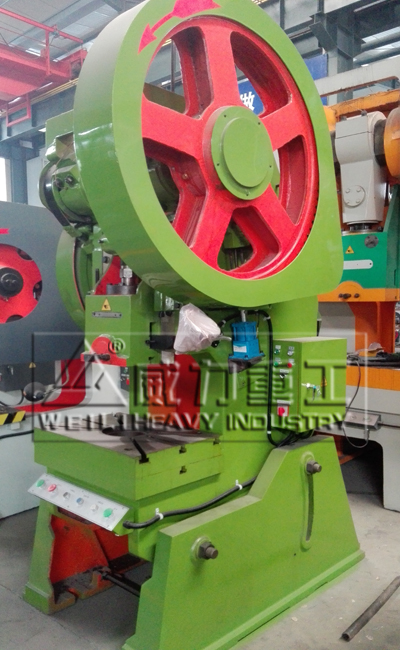

63噸可傾沖床實物圖

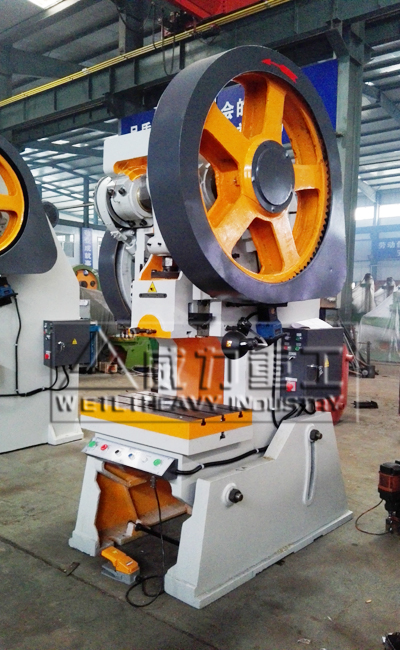

新款63噸可傾沖床
本沖床壓力機的機身可作25°傾斜，便于使沖壓成品或廢料從沖模上滑下，通過電器控制壓力機的操縱機構，可以獲得單次行程或連續行程。當裝置自動送料機構時，則可以進行半自動連續沖壓工作。
沖床廠家山東威力重工設計生產的63噸開式可傾沖床壓力機使用于機械，儀表，儀器，五金，汽車，輕工，軸承,太陽能等行業沖孔，剪切，拉伸，彎曲，成型及其他冷壓工作。本壓力機采用高強鋳鐵制造床身，滑塊采用V型導軌，轉鍵式鋼性離合器，腳踏控制或電磁操縱，可單次或連續操作。可以應用戶要求訂做。機身可傾斜一定的角度，整機設計新穎，外刑美觀，通用性強，結構緊奏，使用方便，操作安全等優點。
國標63噸可傾壓力機技術參數：
|
項目名稱 |
單位 |
JC23—63 |
|
公稱力 |
kN |
630 |
|
公稱力行程 |
mm |
8.5 |
|
滑塊行程 |
mm |
120 |
|
滑塊行程次數 |
min-1 |
50 |
|
最大裝模高度 |
mm |
270 |
|
裝模高度調節量 |
mm |
80 |
|
滑塊中心到機身距離 |
mm |
260 |
|
墊板厚度 |
mm |
90 |
|
立柱間距 |
mm |
350 |
|
工作臺尺寸（前后×左右） |
mm |
480×710 |
|
工作臺孔尺寸（孔徑） |
mm |
250 |
|
滑塊底面尺寸（前后×左右） |
mm |
272×320 |
|
模柄孔尺寸（直徑×深度） |
mm |
50×70 |
|
主電機功率 |
kw |
5.5 |
|
壓力機外形尺寸（前后×左右） |
mm |
1850×1290 |
|
壓力機高度 |
mm |
2700 |
|
機身最大可傾斜角度 |
Deg |
30° |
|
壓力機整機重量 |
kg |
4650 |

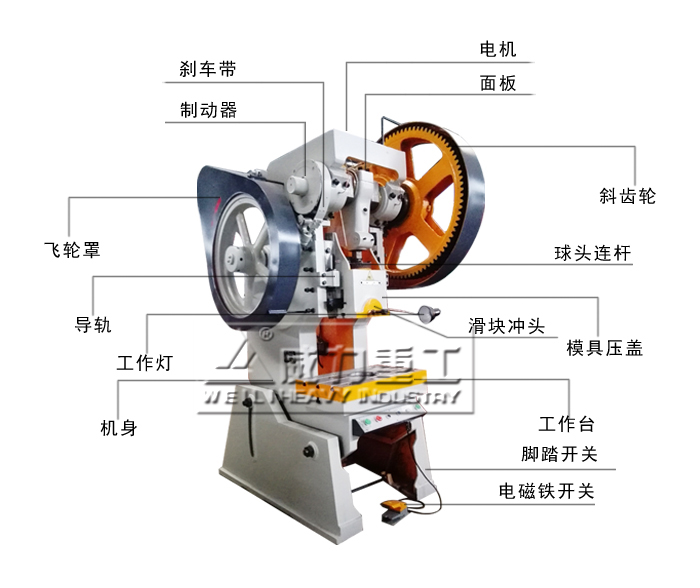

JC23-63T沖床外形結構
JC23-63T開式可傾沖床外形結構
1）床身部分：床身與工作臺鑄成一體的鑄鐵件。
2）離合器：壓力機不進行工作時，操縱器的凸輪推擋著轉鍵的尾部，使其工作部分的月牙形狐完全陷入曲軸半圓槽內。此時，曲軸空轉，滑塊停于上死點；壓力機工作時，操縱器的凸輪轉過一個角度，讓開轉鍵尾部，由彈簧作用，轉鍵轉動45°，工作部分背部進入中套三個圓槽中的任意一個，離合器處于結合位置，飛輪帶動曲軸轉動，滑塊作上下運動。
3）滑塊：在滑塊中，與調節螺桿球頭接觸的球碗下面有壓踏式保險器，保證了在超載時不會損壞壓力機。打開正面的方蓋，可以換保險器。
4）動帶：曲軸左端裝有一個偏心式制動帶，當離合器脫開，克服滑塊往復運動的慣性，保證曲軸停在上死點。
5）操縱器：操縱器時控制離合器結合與分離的機構。轉換操縱器拉桿的連接位置，可獲得單次行程和連續行程兩種動作。

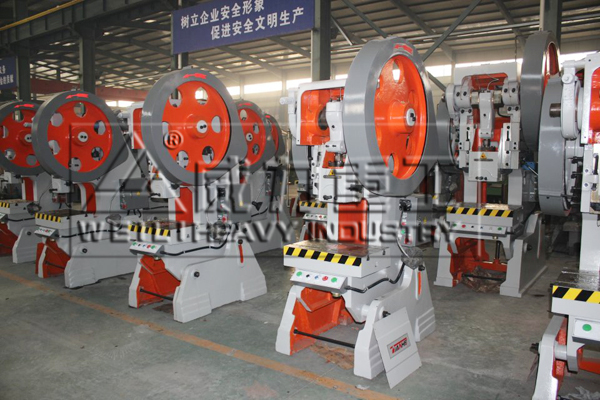

可傾沖床生產車間
J23-63T開式可傾沖壓機的安裝：
1、63噸可傾沖床校正平后，裝好地腳螺栓，再灌注混凝土，等混凝土完全凝固后，均勻地擰緊地腳螺栓的螺母，再用水平儀復校工作臺的水平度，接地線應妥當接好。
2、沖床必須在基礎完全凝固后，才能開始工作。
3、63噸可傾沖床安裝完畢后，用煤油把沖床表面的防銹油脂洗去，清潔時注意不要損壞油漆的表面，同時清洗各油孔，油路和油標，并保持經常清洗，擦洗時不得使用金屬或砂布。
