JB21-200T固定臺沖床_200t開式固定臺壓力機_200噸沖壓機
JB21-200T固定臺沖床簡介:

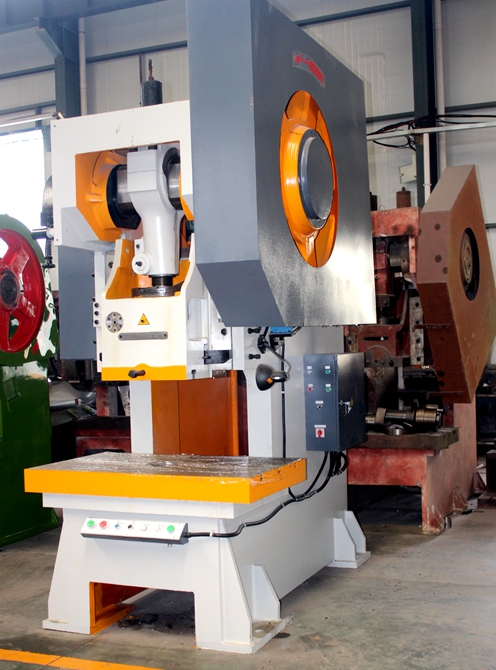

東莞客戶定做的200噸固定臺沖床

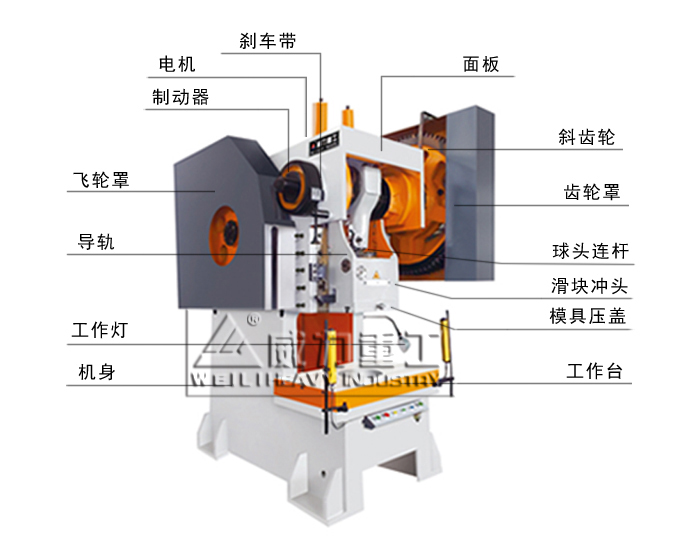

本沖床主要部件包括：1、機身2、傳動3、離合器、4、滑塊 5、制動器 6、操縱結構等六個部件組成。
沖床機身
機身工作臺上有長方形中間呈現圓形的落料孔落出工件或廢料。機身工作臺上裝有工作臺點半用螺栓緊固在工作臺上，墊板上刨有T形槽供安裝模具使用。
傳動裝置
傳動系統有裝在機身后上方的電機作為動力，通過三角帶。電動機的啟動在空運轉情況下通過小皮帶輪帶動飛輪通過轉動軸作為旋轉運動，再有小齒輪帶動大齒輪，再有大齒輪和曲軸結合的離合器機構使得曲軸旋轉，借助曲軸的偏心使得滑塊上下往返運動。
離合器
離合器部件一般在曲軸的右側。離合器的轉鍵為巨型鍵，轉鍵通過拉簧的作用使得轉鍵處于常開狀態。當操作裝置的碰頭抵住離合器的杠桿后，工作鍵藏在離合器盤的轉鍵窩內，使得工作鍵處于常閉合狀態，工作鍵的開啟就是先了離合器的正常使用，從而使得滑塊工作得到控制。
滑塊
滑塊位于機身和導軌之間，借助曲軸的回轉運動滑塊在導軌V型槽內做上下直線運動?；瑝K和曲軸的連接是通過青銅軸瓦將連桿及連桿蓋裝在軸承柄上，連桿和連桿螺絲通過鋸齒螺紋相互連接，連桿螺絲的另外一端為球頭型。
制動器
制動器輪為圓形，以鍵固定在曲軸左端，是連續作用的制動。制動輪上繞制動帶是用軟鋼皮制成，內面鉚有銅絲石棉剎車帶。
操縱機構
本沖床采用機械操作結構，用腳踏杠桿來控制滑塊作為單次或連續沖壓，腳踏板安置在機床的內側，一端用銷軸固定在右邊腳上，腳踏板上中部用連接軸銷連接下拉桿，下欄桿和中拉桿用夾子相互連接，再用銷釘和拉桿連接，拉桿和上拉桿用調節螺母相連，欄桿碰頭的一端用螺栓支撐在機身上。
JB21系列開式固定臺壓力機用途和特點：
1、機身為固定臺式結構，工作臺在三個方向敞開，裝、卸模具和操作都比較方便。
2、板料沖壓的通用性壓力機，可廣泛用于沖孔、落料、彎曲、成型、淺拉伸等工藝。
3、滑塊裝有壓塌式保險器，超載時保險器被壓塌，從而保證整機不受損壞。
4、配備自動送料裝置可實現自動化沖壓工作。
5、可配備光電保護裝置，屬安全型壓力機。
6、J21-160T以上的壓力機機身采用鋼板焊接具有較強的剛性。
JB21-200t固定臺壓力機技術參數
|
技術參數\型號 |
單位 |
JB21-200T |
|
公稱力 |
kN |
2000 |
|
公稱力行程 |
mm |
6 |
|
滑塊行程 |
mm |
160 |
|
滑塊行程次數 |
min-1 |
36 |
|
最大裝模高度 |
mm |
360 |
|
裝模高度調節量 |
mm |
100 |
|
滑塊中心到機身距離 |
mm |
400 |
|
墊板厚度 |
mm |
130 |
|
立柱間距 |
mm |
650 |
|
工作臺尺寸（前后×左右） |
mm |
750*1140 |
|
工作臺孔尺寸（孔徑） |
mm |
220 |
|
滑塊底面尺寸（前后×左右） |
mm |
430*520 |
|
模柄孔尺寸（直徑×深度） |
mm |
70*80 |
|
主電機功率 |
kw |
18.5 |
|
壓力機高度 |
mm |
3050 |
|
壓力機整機重量約 |
T |
16 |

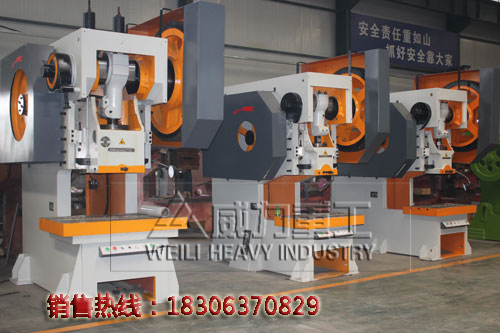

JB21-200t固定臺壓力機車間實物圖片

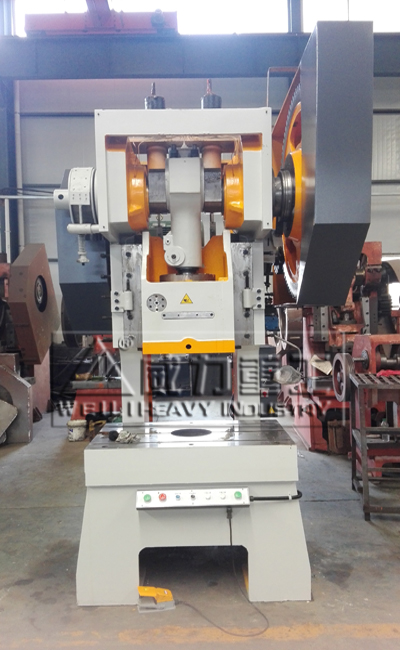

200噸固定臺沖床前視圖

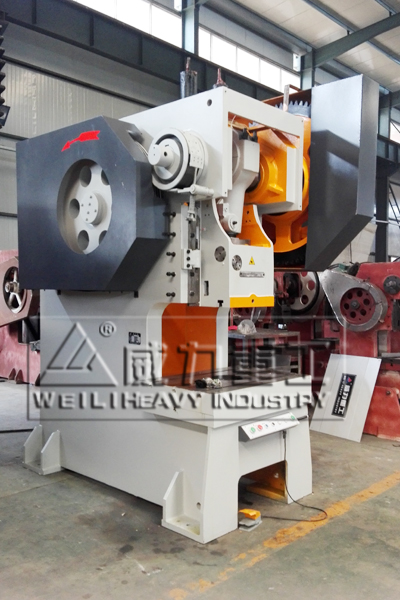

200噸開式固定臺沖床側視圖
200噸固定臺壓力機
固定臺沖床廠家對其產品的主要工藝說明：
1、固定臺沖床機身采用鋼板焊接機身，振動時效處理，消除內應力，不易變形；
2、曲軸材質45＃鐵鍛打，精車調質處理；
3、固定臺沖床廠家將機身軸瓦，連桿軸瓦用銅件；
4、工作鍵材質為40Cr鍛打，淬火處理；
5、連桿材質為球墨鑄鐵，增加固定臺沖床強度；
6、固定臺沖床滑塊為加大型。
200噸開式固定臺沖床使用注意事項
沖床工作前
(1)檢查各部分的潤滑情況，并使各潤滑電得到充分的潤滑；
(2)檢查模具安裝是否正確可靠；
(3)檢查壓縮空氣壓力是否在規定的范圍內；
(4)務必要使飛輪和離合器脫開后，才能開啟電機；
(5)電機開動時，應檢查飛輪旋轉方向是否與回轉標志相同；
(6)使壓力機進行幾次空行程，檢查制動器，離合器及操縱部分的工作情況。
工作中
(1)應定時用手動潤滑油泵向潤滑點壓送潤滑油；
(2)壓力機性能未熟悉時，不得擅自調整壓力機；
(3)絕對禁止同時沖裁兩層板料；
(4)發現工作不正常應立即停止工作，并及時檢查。
工作后
(1)使飛輪和離合器脫開，切斷電源，放出剩余空氣；
(2)將壓力機擦拭干凈，工作臺面涂防銹油；
(3)每次運行或維護之后做好記錄。
